提高電子鋁箔質量的研究
日期：2017-08-02 人氣：
內容提示： 文章來源于LW2016論文集——作者張安樂，何玉枝，劉雪梅（洛陽龍鼎鋁業有限公司，河南 洛陽 471300） 隨著人們生活的不斷提高，鋁制品在我們生活中也越來越廣泛…
文章來源于LW2016論文集——作者張安樂，何玉枝，劉雪梅（洛陽龍鼎鋁業有限公司，河南 洛陽 471300）
隨著人們生活的不斷提高，鋁制品在我們生活中也越來越廣泛，提高電子鋁箔質量的問題尤其重要。電子鋁箔的生產過程只要分為壓延和精整兩部分。近幾年市場對電子鋁箔的要求逐漸向更高質量和更大差異兩方面轉變，以清洗，剪切，復卷，退火等工序代表的精整技術開始變得非常重要，涉及到穩定并提高產品質量和提高企業滿足客戶差異需求的能力的大問題，成為了企業生存和發展必須面對的關鍵問題。
1 鋁箔表面存在的缺陷
1.1 壓坑
鋁箔被清洗干凈后必須驚醒烘干處理，由于軋制機和清洗劑易燃易爆物，其燃點在200℃左右。壓坑是在烘干過程中，鋁箔被風道、換熱器、烘干箱等焊接體內剝離產生的固體顆粒割傷小的顆粒被卷入鋼輥和鋁箔之間后一般在箔面形成凹凸缺陷，降低產品質量；大的顆粒甚至?xí)畲┎�，造成�?bào)廢
1.2 油斑
鋁箔在清洗、漂洗的過程中，噴嘴將清洗劑通過一定的壓力和流量噴射到箔面，清洗劑達到箔面并反彈到四壁后會產生大量高濃度的油霧，久而久之就形成了油斑。
1.3 擦傷
擦劃傷是包括清洗在內的所有精整設備常見的質量問題，其產生的機理是電子鋁箔在清洗過程中薄面和輥面出現打滑，但具體造成打滑的原因涉及到機械、電器、工藝等各方面。
1.4 皺折
進入清洗道次的電子鋁箔厚度一般在0.1mm左右，由于來料很薄，版型波動大，中浪和變浪等問題的出現，清洗過程中料在通過夾送輥和擠干輥時會出現皺折。
2 改善箔面的措施
2.1 壓坑的改善措施
壓坑的控制分為前期設備只在和后期的維護使用兩步。烘干設備的高溫氧化是不可避免的，但是在前期的設備制造過程中選用耐氧化的不銹鋼材質，并采用氬弧焊等保護性氣體焊接工藝，可能減少以后在使用中材質表面和焊接部位氧化的可能性。后期使用時在風道中增加多層不銹鋼濾網，為了減少濾網堵塞降低風量，可將濾網定期清洗或更換列入日常維護。
2.2 油斑的改善措施
鋁箔在清洗、漂洗過程中，箱體內會產生大量高濃度的油霧最終落在箔面上造成污染。由于大量排霧會消耗清洗劑，增加企業成本，且效果不理想，因此只能考慮阻擋油滴到箔面。發現油滴主要是在擠干輥至漂洗箱這段距離內在箱提頂部安裝弧型擋板，并在漂洗箱出口頂部安裝接油槽，將油滴引到兩側，即可消除箔面油斑。
2.3 擦劃傷的改善措施
擦劃傷產生的原因有機械結構、電器控制和工藝選用等三方面。
①對于各輥不同步可檢查同步齒形帶是否松緊合適，軸承是否潤滑到位；
②電氣調整電機參數使各個主動輥不同步，校正卷徑誤差控制方式選取簡單的張力控制和速度控制。
③ 工藝張力和速度設置應與前后道次相匹配，選取最合理的范圍。
2.4 皺折的改善措施
對于版型差的料，采取了以下措施：1.在開卷、卷取兩側增加幾組S型U型輥起到校正作用；2.在開卷、卷取兩側安裝板型調整輥。通過調整該輥的水平度和平行度消除邊浪；3.通過增大膠輥或其它的凸度消除中浪。
3 電子鋁箔的清洗
3.1 現狀分析
3.1.1清洗的重要性
電子鋁箔屬于深加工技術，表面質量對電子存儲能力的影響較大前一道工序在鋁箔表面造成的微小缺陷會在后續工序中被放大，因此，只有在生產環節中的每道工序?qū)Σ尜|(zhì)量進行嚴格控制。
3.1.2清洗的過程
鋁箔的清洗過程如下：帶材從開卷機、入口偏導輥進入此裝置，首先經過下刷輥，在下刷輥與帶材之間噴有清洗液，洗刷帶材下表面。接著，帶材經過上級輥，在上級輥與帶材之間也噴有清洗液，洗刷帶材上表面。然后帶材進入漂洗箱。還是使用同一種清洗液噴洗帶材的上下表面。在經過2#劑干輥將帶材表面的清洗油擠干。帶材出漂洗箱后進入烘干箱，帶材上殘余的清洗液在熱風的吹掃下被蒸發。最后，帶材通過出口偏導輥后被卷取機爭氣地繞成卷。清洗結束。
4 電子鋁箔的剪切
4.1 設備和質量缺陷現狀的描述
剪切機是有不同型號的，這些設備中既有窄幅也有寬幅，既有切邊也有抽條，既有單軸也有雙軸，無論什么型號的剪切機主要由開卷、分 切、卷取三部分組成。隨著客戶對鋁箔卷的需求向大卷重、高品質、短交貨期、多規格變化。剪切機的刀、 軸、輥、管芯等部件都面臨磨損加重、精度降低、更換頻繁等問題。 剪切部分由于圓盤刀和刀墊的制作與配合精度問題會造成擦劃傷、壓坑、毛刺等質量缺陷。卷取部分由于面壓輥、卷取軸和管芯的使用與設計問題會造 成翻邊、錯層、內應力不穩定等質量缺陷。
4.2 剪切的質量缺陷產生原因及改善
4.2.1 擦劃傷
原因：擦劃傷問題是剪切工序最常見的問題，也是最難徹底解決的問題。擦劃傷產生的主要原因是由于圓盤刀或刀墊與刀軸裝配時端面錯出尖角，鋁箔 從尖角上滑過時由于下刀或刀墊的材質比鋁箔硬，在特定轉速下，在極短的時間內出現極小的滑移，反映在料面上就是點狀或線狀擦劃傷。由于大家對圓盤刀、刀墊、刀軸的加工精度和裝配精度關注較多，這里 就不討論以上原因造成的擦劃傷，本文主要研究以下幾種容易被忽略的情況①使用環節問題：由于圓盤刀使用一段時間后會變鈍，需要經常更換新刀，而刀墊一般固定不變，每次換完新的圓盤刀都會打磨圓盤刀與刀墊的設備和質量缺陷現狀描述我公司現有多臺不同型號的鋁箔剪切機，這些設備中既有窄幅也有寬幅，既有切邊也有抽條長期累計就會造成刀墊在結合部位的外徑相對變小，當一批舊的圓盤刀用完，換上一批新的圓盤刀后尖角問題就會比較突出。②設計環節問題：鋁箔在分切過程中容易出現翻邊和壓坑， 主要原因是鋁粉粘刀造成。鋁粉的來源有兩個，一是鋁箔表面附帶的鋁粉；二是剪切過程中產生的鋁粉。 這兩部分鋁粉在刀尖上聚集后使刀變鈍，從而造成料面翻邊，當鋁粉掉落到料面上又會產生壓坑。改善措施：需要經常更換新刀，而刀墊一般固定不變，每次換完新的圓盤刀都會打磨圓盤刀與刀墊的設備和質量缺陷現狀。
4.2.2 翻邊和壓坑
原因：鋁箔在分切過程中容易出現翻邊和壓坑， 主要原因是鋁粉粘刀造成。鋁粉的來源有兩個，一是鋁箔表面附帶的鋁粉；二是剪切過程中產生的鋁粉。 這兩部分鋁粉在刀尖上聚集后使刀變鈍，從而造成料面翻邊，當鋁粉掉落到料面上又會產生壓坑。改善措施：①增加一套鋁粉吹掃 裝置，對刀具進行反方向吹掃，清除刀具上所附著的鋁粉；②將毛氈浸滿煤油、柴油等輕質油后貼靠在刀上，分切時毛氈在線擦拭刀面，防止鋁粉聚集；③采用 ５‰NaOH堿溶液將刀具浸泡在里面，加熱到60-70℃，取出后用清水漂洗干凈，擦干即可，該方法可在刀表面形成一層保護層，減少鋁箔粘刀量。
4.2.3 端面錯層和卷密度不均勻
原因：造成端面錯層和卷密度不一致的原因主要在卷取軸上，使用氣脹軸分切較重的料卷時，無論 是充氣保壓性氣脹軸還是連續充氣性氣脹軸，當料卷的重量超過氣壓提供的支撐力時，由于料卷自重過大，會造成管芯下垂，料卷出現偏心，影響卷密度和端 面質量。改善措施：最簡單的措施是及時更換刀墊，其次可采取外層包膠刀墊的結構，外徑 尺寸大于圓盤刀外徑0.01ram——0.05ram，高出部分為圓角，圓角半徑約為0.01ram——0.15ram，，包膠為聚氨酯橡膠，硬度≥HS85。上下刀通常采用外齒輪傳動方式�？梢愿鶕�(jù)上刀直徑變化可調整上刀傳動齒輪的齒數和模數達到匹配的目的。
4.2.4跳刀和打齒
原因：跳刀和打齒是刀具使用過程中容易出現的 問題。上刀多次研磨后外徑累計會減小6-8ram，僅僅依靠上下刀傳動齒輪的間隙進行松緊配合，無法保證上下刀的重疊量，這樣就會造 鋼管芯內壁提供支撐和轉矩的結構改為由軸提供交撐，由傳動銷提供轉動力矩的結構，這兩種問題出現時都會造成設備損壞并廢料。改善措施：上下刀通常采用外齒輪傳動方式�？梢愿鶕�(jù)上刀直徑變化可調整上刀傳動齒輪的齒數和模數 達到匹配的目的。通過對卷 取軸進行改進，使傳動和支撐功能分開，采用軸承進 行支撐可以保證軸轉動時的平穩，提高分卷質量。通過采用離合器傳動可以消除錐面磨損造成的頻繁更換，降低設備維護成本。
5 電子鋁箔的復卷
5.1 鋁箔復卷機的技術要求
為了保證紙卷在運輸、儲存 過程中不變形、不崩裂，在印刷 設備或其他加工沒備上能平穩運行，成品紙卷必須具有足夠的硬度，且內緊外松、徑向硬度分布均勻。因此，復卷機必需具備下列幾種機能：①支撐輥轉矩的置給定積分器，以使輸入的速度 信號是一個平穩上升的斜坡信號， 而不是一個突變的量。改變給定積分器的積分日于問常數，即可改 變斜坡信號的Ｅ升斜率。系統啟動時，轉速加速度要比沒有給定積分器時要�。虎趬杭堓亯毫Φ恼{(diào)節和榨制；③電力驅動的“擾性”啟動和適當?shù)乃俣瘸绦蚩刂疲?④間接或肯接張力控制等。
5.2 電控系統的構成
復卷機前底輥、后底輥、退紙輥分別由單獨的交流電動機驅動，縱切圓刀采用交流變頻傳動， 并與后底輥保持5%——20%速差。 輔助傳動包括氣動和液壓系統兩部分，分別用來控制輔助傳動機 械沒備的動作，配合主傳動上作。 整個電控系統主要由３個部卷形態，町通過調整前后底輥的鏈也越小。
5.3 退紙卷張力的控制
退紙卷張力的控制影響著成品 紙卷的形態。穩定的紙幅張力能夠 避免紙幅橫向偏移，適當?shù)募埛鶑埩δ茉谝欢ǔ潭壬细纳萍埦碣|(zhì)造， 減少斷頭，保持復卷機穩定。因此，紙幅張力控制是電控系統的蕈 要環節。
5.4 退紙卷張力控制中的動態補償
在系統實際運行中，退紙卷直徑越來越小，由于自身慣性的作用，退紙卷在加速起卷、減速停車及穩速運行過程中，存在慣機電磁轉矩應附加正的動態轉矩Ｍ．，以補償所需要吸收的能量。
6 退火制度對鋁箔性能的影響
6.1 厚度對鋁箔成品性能的影響

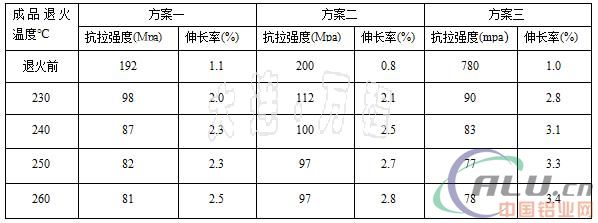

金屬發生冷變形時，會使金屬的內能升高，原子處于不穩定狀態，自然有想穩定狀態的轉變趨勢，大多數金屬材料在室溫下不肯那個完成這種轉變，當金屬背加熱，增加原子的活動能力，加速原子的擴散速度才能完成原子向穩定狀態的轉變。這就是經過冷變形的金屬在退火時發生會飛和再結晶的內因。但是在冷變形的金屬背加熱的溫度給原子所提供的熱能足以克服原子間的結合力，使原子發生遷移和自由擴散，才能發生在結晶，再結晶溫度高低取決于原子遷移重新形成晶核和長大所需的激活能的大小，所需的激活能愈高再結晶溫度也越高。方案一是將鋁箔坯料在 1.5 mm 厚度時進行 中間退火(冷變形加工率約 80%)，方案二是將鋁 箔坯料在 2.5 mm 厚度時進行中間退火(冷變形加工率約 65%)由于按方案二生產的坯料的加工率 較小金屬發生再結晶所需的激活能較高其再結晶溫度也就較高其強度也就更高些遙 另一方面2.5 mm 中間退火的鋁箔坯料其加工至成 根據金屬學理論變形金屬組織結構中主要以 位錯形式保留的儲存能是退火過程中再結晶的驅 動力而再結晶過程中的形核率隨金屬變形量的增大而增大遙 因此采用 2.5 mm 中間退火的鋁箔坯料其軋制所得到的鋁箔成品在退火時所經過的變形量更大以位錯的形式積聚的儲存 能也更大在再結晶過程中原鋁箔中的形核率將大大增加從而使鋁箔在成品退火后能夠得到更加細小的晶粒組織，因此其強度和伸長率也就更高些。
6.2 溫度對鋁箔成品性能的影響
對采用鑄軋法生產的鋁箔坯料由于鑄軋時 金屬的冷卻凝固和變形都是在鑄軋區內完成的輥徑為 650mm——700 mm 的鑄軋機袁其最大鑄軋區長度約50mm袁鑄造區長度僅約十幾毫米袁金屬的凝固結晶僅在1s左右的時間內完成這種冷卻凝固的速度與半連續澆鑄相比約高2個數量級而鋁合金中的各種雜質及合金元素在鋁中的固溶度都是隨溫度而變化的，比如按平衡相圖鐵在共晶溫度(655 ℃ )時在鋁中的溶解度約為 0.052%室溫下溶解度降為0.002%降低很多原結晶時的冷卻速度愈快偏離平衡狀態的程度愈嚴重。因此，鑄軋法生產的坯料的晶內偏析及固溶體的過飽和程度都比半連續澆鑄的更為嚴重，在中間退火時如果退火溫度高(達到均勻化溫度)可以促使金屬中的過飽和元素充分析出，相中的固溶度減小增加了原子的自擴散系數有利于退火時新晶核的形核和長大降低了材料的再結晶溫度同理如果中間退火時溫度未達到均勻化效果而僅僅只能滿足金屬的塑性恢復則此時金屬的過飽和固溶體也就未能充分析出。
因此，采用方案三生產的鋁箔，在經成品退火時，在相同條件退火下更容易發生在結晶，且由于均勻化處理時境內偏析及固溶體的充分析出，材料內部形核數目的增多，材料的晶粒組織更為細小，所以成品的伸長率也就更高一些，普通中間退火的鋁箔坯料軋制面成的強度更高，則是由于中間退火時溫度不夠，材料內部組織中晶內偏析2及固溶體的未能完全析出，對鋁箔產生了固溶強化的作用，但在成品退火時如果溫度繼續升高，則可能由于晶粒繼續長大的緣故，導致強度和伸長率急劇下降。
7 結束語
電子鋁箔是一項質量控制要求比較高的產品，因此工序細節一定要重視。設備在設計、制造前期、使用過程中，維護人員要主動參與其中，將設備先天的缺陷減少到最小程度，可以為日后設備使用、維護創造有利的先決條件。
解決劃傷鋁帶材的主要途徑就是提高清洗劑的精度。根據鋁箔生產的不同，所以要用到的鋁箔復卷機也不一樣，根據鋁箔的特性提出了生產過程中所需要助于的問題。
根據鋁箔退火爐工業控制的需要，研究了退火中存在的缺陷和改善措施，工業試驗測試了鋁箔退火爐溫和保溫過程的爐氣溫度、料溫的均勻性，溫度控制系統能夠滿足鋁箔退火爐工業生產要求。
參考文獻
[1] 徐軍，陳學森.我國鋁工業現狀及今后發展建設.輕金屬，2001，（10）:3-6
[2] 謝馨剛.軟包裝用鋁的生成及質量控制.中國包裝工業.1998，（12）:38-40
[3] 王翠梅，焦興貴，俞文春.鋁箔退火爐的設計與應用.輕金屬，2003，（12）:47-50
